贴片电容片式多层陶瓷电容器MLCC,HQC系列

时间:2020-06-21 01:28来源:原创 作者:admin 点击:
HQC系列 高Q值C0G系列MLCC,属于微波陶瓷多层片式瓷介电容器;采用顺电体微波介质材料,呈线性温度系数,属热稳定型;具有极高的稳定性,其电容量几乎不受时间、交流、直流信号的

  HQC系列

  高Q值C0G系列MLCC,属于微波陶瓷多层片式瓷介电容器;采用顺电体微波介质材料,呈线性温度系数,属热稳定型;具有极高的稳定性,其电容量几乎不受时间、交流、直流信号的影响;具有极低的介质损耗,即极高的Q值,超低的ESR。适用于要求Hi-Q、超低ESR的射频微波线路。

  一、产品的介质特性组别

  介质特性组别

  工作温度范围

  温度系数

  通用标准

  基准温度

  HQC

  -55℃~+125℃

  0±30ppm/℃

  EIA

  25℃

  二、基本电性能

  电容量

  在标称电容量允许偏差范围内:

  C≤10pF A:±0.05pF、B:±0.1pF、C:±0.25 pF、

  D:±0.5pF

  C>10pF F:±1%、G:±2%、J:±5%、K:±10%

  电容量/损耗角正切值测试条件:

  温度:18℃~28℃;

  相对湿度:25%~80%

  测试频率:

  C≤1000pF,f=1MHz;

  C>1000pF,f=1KHz

  测试电压:1.0±0.2V(有效值)

  损耗角正切值

  Q> 1000

  绝缘电阻

  Ri ≥ 10000Mω;

  额定电压;

  温度:18℃~28℃;

  相对湿度:25%~80%;

  1分钟± 5秒

  耐电压

  无击穿或飞弧

  在产品两端施加3倍额定电压,

  持续60±5s

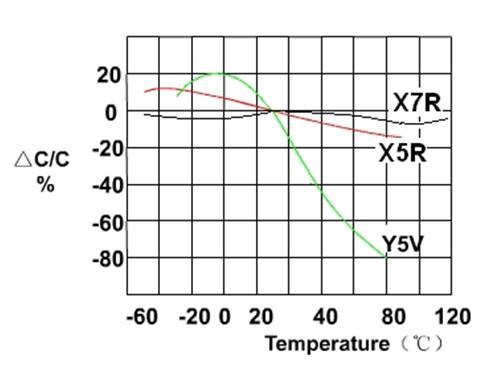

  三、电容量-温度特性

  32

  应用:
